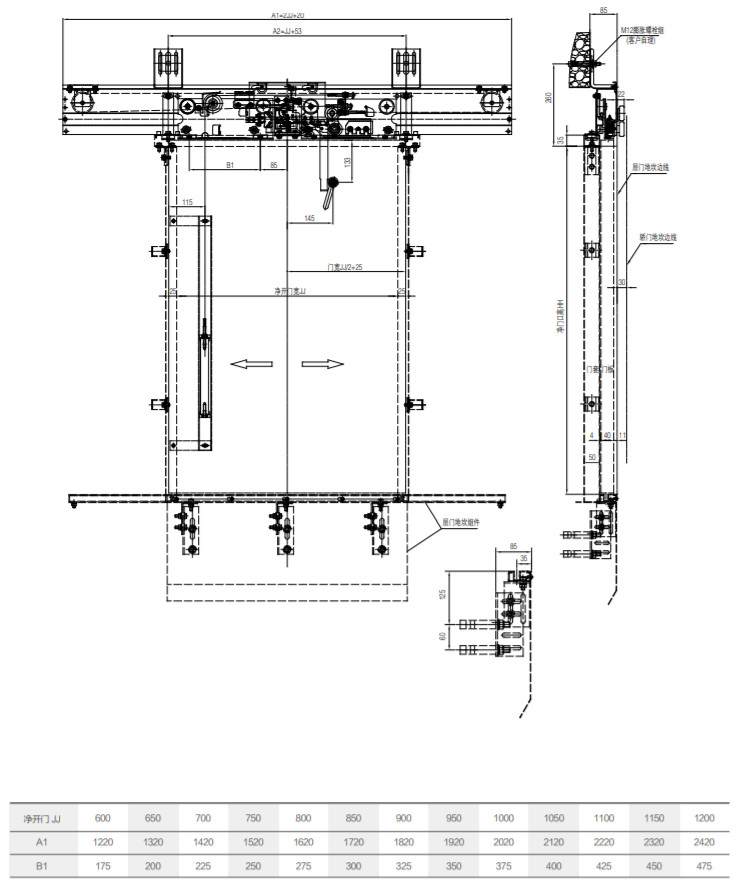

2-Навчны төв нээх буух хаалганы төхөөрөмж THY-LD-B
1. Түгжээг тайлах арга нь хаалганы самбарыг онгойлгож, 45кг савлуурын цохилтын туршилтыг давах явдал юм.
2. Хаалгыг хүнд алхаар албадан хааж, хүнд алх болон чиглүүлэгч хоолойг буух хаалганы дотор талд байрлуулна.
3. Хаалганы түгжээ нь Лифтийн хяналтын үндэсний төвийн шалгалтанд тэнцэж, CE болон CU-TR гэрчилгээ авсан.
4. Хаалганы түгжээний холбогдох хүчдэл: ≤ AC230V, ≤ DC110V.

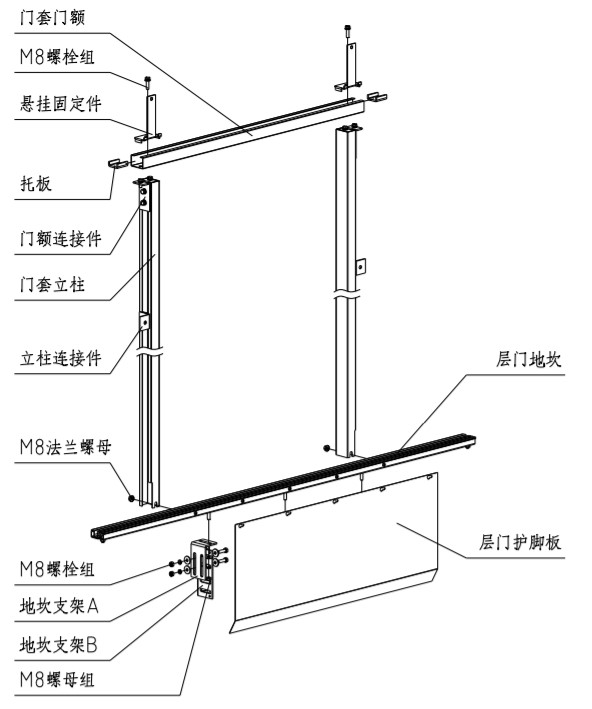

1. Тавиур, хаалганы тагийг суурилуулах
1.1. Өргөх хоолойн хэмжээнээс хамааран тавцангийн орох, гарах байрлалыг тодорхойлох; босгоны төвийг орц, гарцын төвтэй адил тохируулах, тавцангийн төвийг тэмдэглэх; босгоны түвшинг 1/1000-аас бага байхаар тохируулах; Ус өргөх зам руу орохоос сэргийлж гадаргуу.
1.2. Хаалганы тагны багана болон хаалганы тагны хаалгыг холбох хэсгүүдээр угсарч, өлгөөтэй бэхэлгээний хэсгүүдийг суурилуулах; хаалгыг тавцан дээр тавих, хаалганы тагны баганын босоо байдлыг 1/1000-аас бага байхаар тохируулах; хаалганы тагны төв нь орох ба гарцын төвтэй нийцэж байгаа босгоны төвийн тэмдгийн хэмжилт; хаалганы тагны доод духны хавтгай ба тавцангийн дээд хавтгайн хэмжээ нь цэвэр хаалганы өндөр юм. Тохируулга дууссаны дараа M8 фланцын самарыг түгжих хэрэгтэй. Хэмжээг тохируулсны дараа баганын холбогчийг хананд бэхлэнэ.
1.3. Буух хаалганы хурууны хамгаалалтыг тавцан дээр засна.

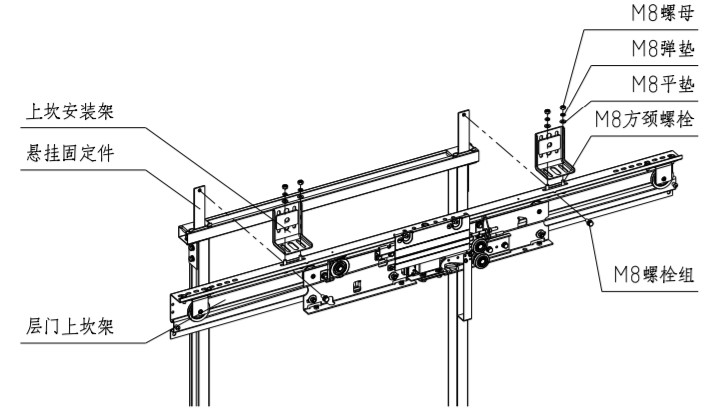

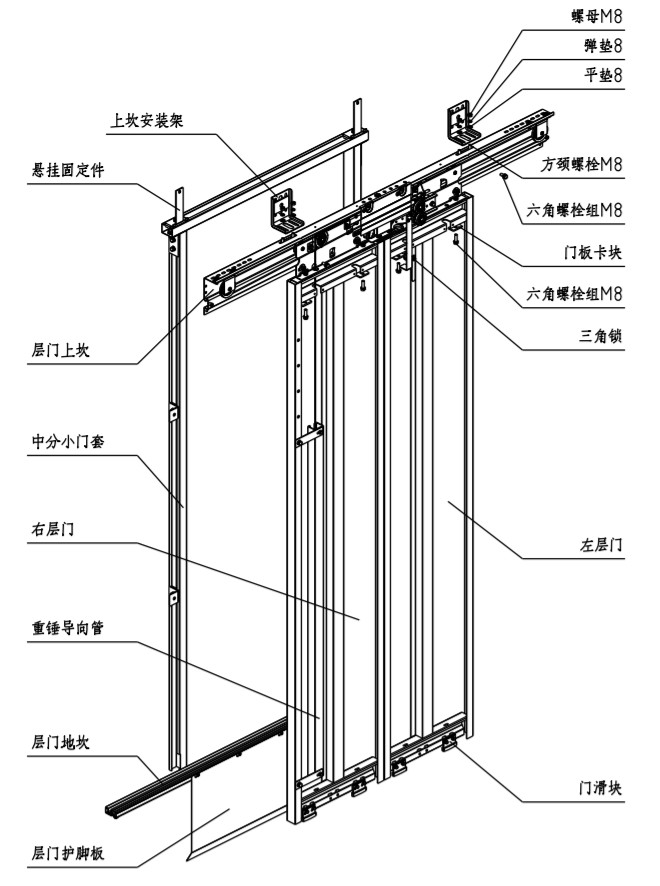

2. Буух хаалганы төхөөрөмжийг суурилуулах
2.1. Буудлын хаалганы дээд тавцангийн хүрээг түдгэлзүүлэх бэхэлгээний хэсгийн доод төгсгөлд байрлах өргөстэй зэрэгцүүлж, дээд тавцангийн хүрээ болон буух хаалганы бэхэлгээний хэсгийг M8*20 боолтны бүлгээр түгжинэ.
2.2. Өргүүрийн ханан дээрх тавцангийн дээд талын бэхэлгээний хүрээг өргөтгөх боолт эсвэл хананы боолтоор бэхлэнэ. Дээд талын тавцангийн бэхэлгээний хүрээ болон буух хаалганы дээд тавцан нь M8 дөрвөлжин хүзүүтэй боолтоор холбогдсон байна.
2.3. Суух хаалганы дээд тавцанг баруун, зүүн тийш тохируулан хаалганы төвийг онгойлгож, орц, гарцын төвийг жигд болгоно.
2.4. Буух хаалганы төхөөрөмжийн шалны босоо байдлыг тохируулна. Босоо шугам тавих эсвэл машины хаалганы тавцанг жишиг болгон авах замаар буух хаалганы төхөөрөмжийн шалны босоо байдлыг ±0.5мм болгон тохируулна.
2.5 Дараах шалны хаалган дээр тавцангийн хүрээ суурилуулах үндсэн параметрүүдийг авч үзсэний дараа суурилуулах бүх боолтыг чангална.

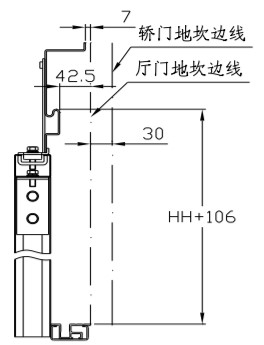

Буух хаалганы дээд тавцангийн хүрээний өндөр: буух хаалганы дээд тавцангийн хүрээний чиглүүлэгч төмөр замын дээд гадаргуу ба буух хаалганы тавцангийн хоорондох зай HH+106мм;
Буух хаалганы дээд тавцангийн хүрээний төв: буух хаалганы дээд тавцангийн хүрээний төв ба орох, гарах голын хоорондох хазайлт ±1мм;
Суух хаалганы дээд тавцангийн чиглүүлэгч төмөр зам ба машины хаалганы тавцан хоорондын зай: буух хаалганы дээд тавцангийн чиглүүлэгч ба буух хаалганы тавцан хоорондын зай 42,5 мм, машины хаалганы тавцан хүртэлх зай 72,5 мм байна.
Буух хаалганы дээд тавцангийн хүрээний өндөр: буух хаалганы дээд тавцангийн хүрээний чиглүүлэгч төмөр замын дээд гадаргуу ба буух хаалганы тавцангийн хоорондох зай HH+106мм;
Буух хаалганы дээд тавцангийн хүрээний төв: буух хаалганы дээд тавцангийн хүрээний төв ба орох, гарах голын хоорондох хазайлт ±1мм;
Суух хаалганы дээд тавцангийн чиглүүлэгч төмөр зам ба машины хаалганы тавцан хоорондын зай: буух хаалганы дээд тавцангийн чиглүүлэгч ба буух хаалганы тавцан хоорондын зай 42,5 мм, машины хаалганы тавцан хүртэлх зай 72,5 мм байна.
